11.05.2011

МОДЕРНИЗАЦИЯ ТЕРМИНАЛА МР801

 ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ ТРАНСФОРМАТОРА

 В начале 2011 года проведена модернизация терминала МР801 дифференциальной защиты трансформатора.

 Новая версия 1.12 программного обеспечения для устройства МР801 имеет следующие особенности:

 1. Возможность разрабатывать функции защиты и автоматики на элементах свободно программируемой логики, например, функции автоматики управления РПН, автоматики управления двутрансформаторной подстанцией. Элементы свободно программируемой логики МР801 позволяют обрабатывать дискретные сигналы, а также сигналы тока, напряжения, частоты.

 2. Возможность управления выключателем одной из сторон трансформатора.  Функции УРОВ, АПВ и контроля цепей управления выключателем

 3. Добавлены режимы работы защит «Сигнализация» и «Отключение».

 4. Для удобства наладки МР801 добавлена функция отображения разности фаз измеряемых токов и напряжений.

 21.12.2010

УСТРОЙСТВА МР300, МР330 СНЯТЫ С ПРОИЗВОДСТВА

        В 2011 году прекращается производство микропроцессорных устройств МР300, МР330.

        МР300, МР330 (МТЗ-610Л.3, МТЗ-610Л.3М, МТЗ-610Д3.М) выпускались с 1998 года и эксплуатируются во всех энергосистемах Республики Беларусь, а также в ряде энергосистем Российской Федерации.

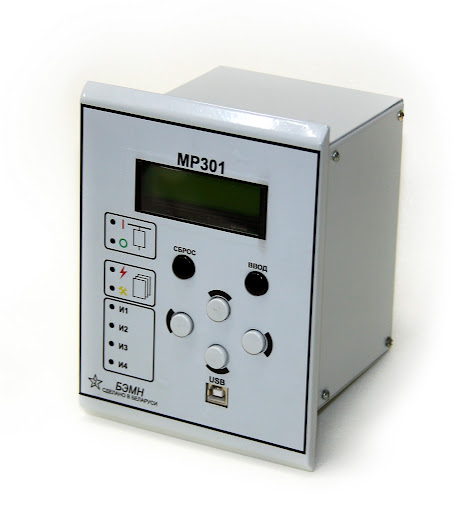

 Для замены МР300, МР330 в производство поставлено устройство МР301, обладающее более широким спектром функций и возможностей. По сравнению с предшественниками, МР301 оснащёно 8 встроенными реле, 8 ступенями защит (4 от повышения тока, по 2 от повышения тока нулевой и обратной последовательностей), 8 внешними защитами; 4 программируемыми светодиодными индикаторами, логическими входными и выходными сигналами, имеет порт USB (115200 бит/с).

Специалисты РУП "Белэлекторомонтажналадка" стремятся упростить переход со старых устройств на новые, поэтому МР301 имеет очень близкие к МР300 (МР330) присоединительные размеры.

 Руководство по эксплуатации на МР301 и программа конфигурирования устройств серии МР "УниКон" размещены в разделе «Скачать».

 30.08.2010

МОДЕРНИЗАЦИЯ ТЕРМИНАЛА МР700

ЗАЩИТЫ И АВТОМАТИКИ ПРИСОЕДИНЕНИЙ 6–35 кВ

       В августе 2010 года проведена модернизация терминала МР700 защиты и автоматики присоединений 6-35 кВ, выпускаемого РУП "Белэлекторомонтажналадка".

 Новая версия 2.0 программного обеспечения для устройства МР700 имеет следующие особенности:

     1. Добавлена возможность разрабатывать функции защиты и автоматики на элементах свободно программируемой логики, например: АПВ, АВР, РФК, контроль цепей управления и др.

2. В настройках ступеней защит от понижения напряжения добавлена новая опция, которая позволяет (по желанию пользователя) блокировать ступень при снижении напряжения ниже 5 В.

3. Добавлена возможность заводить логические выходы ВЛС на логические входа пуска и блокировки защит, управления выключателем и др.

4. Увеличены:
общая длительность записи осциллограмм - до 5,9 с,
число осциллограмм - до 7.

5. Добавлена возможность распределения пользователем времени осциллографирования, в процентах задается время предзаписи (от общей длительности записи одной осциллограммы).

6. Увеличен диапазон работы защит по частоте до 40-60 Гц.

      16.08.2010

Успешно проведены натурные испытания
устройства дифференциальной защиты трансформатора МР801.

          6-7 июля на ПС 110/10 «Синявка» филиала РУП «Минскэнерго» Столбцовские электрические сети прошли испытания устройства дифференциальной защиты трансформатора МР801. Инициатором испытаний выступила СРЗА РУП «Минскэнерго».
          Для испытаний МР801 был выделен трансформатор Т-2 ПС 110/10 «Синявка».
          Трансформатор Т-2 защищается дифференциальной защитой на электромеханической базе (на реле ДЗТ-21). Согласно разработанной РУП «Минскэнерго» программе испытаний параллельно существующей защите были подключены два цифровых терминала дифзащиты: МР801 и терминал известной зарубежной фирмы.

 Схема ПС 110/10 «Синявка»

          Вся нагрузка 2-й СШ РУ 10 кВ ПС «Синявка» была переведена на другие источники питания. На фидере 508 устанавливается закоротка.
          В ячейке ВВОД-2 10 кВ заменяются трансформаторы тока 600/5 на 150/5, чтобы проверить дифференциальные защиты в режимах насыщения ТТ.
          1-й опыт: включение на холостой ход.
          Исходный режим: Отключены выключатели ВМ 110 Т-2, ВВОД-2, фидер 508 (Q2).
          Опыт: Включается выключатель ВМ 110 Т2, все три защиты не срабатывают. Дифференциальные ступени обоих цифровых терминалов блокируются по 2-й гармонике.
          Опыт повторяется ещё два раза - все защиты «молчат». Бросок тока намагничивания в разных опытах составил от 1 до 3 номинальных токов трансформатора.

Бросок тока намагничивания до 3In трансформатора (3-й опыт включения на холостой ход)

          2-й опыт: включение на внешнее двухфазное короткое замыкание.
          Исходный режим:
          1. Включены выключатели ВМ 110 Т2, ВВОД-2.
          2. Отключен выключатель фидер 508 (Q2).
          3. На ВЛ 508 установлена закоротка между двумя фазами и землёй.
          4. Изменяются уставки на терминале МТЗ-610.3 защит ВЛ 508: выводится токовая отсечка, выводится ускорение МТЗ, уменьшается уставка по времени МТЗ до 0,3 с.
          Цель опытов проверить, что дифференциальные защиты не сработают при внешних КЗ.
          Считаем, что за время 0,3 с дифференциальные защиты успеют отработать (если будут работать ложно).
          Опыт: включается выключатель фидер 508.
          Фидер 508 отключается терминалом МТЗ-610.3 с выдержкой 0,3 с. Ток КЗ в сети 10 кВ 1830 А.
          Дифференциальные защиты не срабатывают. Однако по осциллограммам видно, что в начальный момент внешнего КЗ (за счёт апериодической составляющей) есть дифференциальный ток в зоне срабатывания. Оба цифровых терминала отслеживают этот режим и блокируют работу дифференциальной ступени. МР801 блокируется по второй гармонике, зарубежный терминал по функции определения насыщения.

2-й опыт. Внешнее двухфазное КЗ

          3-й опыт: включение на внешнее трёхфазное короткое замыкание.
          Исходный режим:
          1. Включены выключатели ВМ 110 Т2, ВВОД-2.
          2. Отключен выключатель фидер 508 (Q2).
          3. На ВЛ 508 установлена закоротка между тремя фазами и землёй.
          Опыт: включается выключатель фидер 508.
          Фидер 508 отключается МТЗ с выдержкой 0,3 с. Ток КЗ в сети 10 кВ – 2290 А.
          Дифференциальные ступени не срабатывают. Снова на осциллограммах обоих терминалов видны пуски измерительных органов и блокировки.

           4-й опыт: включение на внешнее трёхфазное короткое замыкание выключателем  ВМ 110 Т2.
          Цель опыта: проверить как поведут себя защиты при одновременном намагничивании трансформатора и больших токах КЗ.
          Исходный режим:
          1. Включены выключатели ВВОД-2, фидер 508 (Q2).
          2. Отключен выключатель ВМ 110 Т2.
          3. На ВЛ 508 установлена закоротка между тремя фазами и землёй.
          Опыт: включается выключатель ВМ 110 Т2.
          Фидер 508 отключается МТЗ с выдержкой 0,3 с. Ток КЗ в сети 10 кВ - 1960 А.
          Дифференциальные ступени не срабатывают.

4-й опыт. Трёхфазное внешнее КЗ с намагничиванием силового трансформатора.

Участники опытов.

          В испытаниях приняли участие специалисты РУП «Белэлектромонтажналадка» (главный инженер Стрелюк И.Ч., начальник УПР Королев С.П., инженер НиИ Ломан М.С.), СРЗА РУП «Минскэнерго» (начальник СРЗА Редковец О.П., заместитель начальника СРЗА Ковалевский А.В.), СРЗА филиала РУП «Минскэнерго» Столбцовские электрические сети (начальник СРЗА Ярмак В.И. и др.)

 Лабораторная часть эксперимента.

          Ввиду риска повреждения силового трансформатора опыты внутреннего короткого замыкания в реальной сети проведены не были. Однако, во всех проведенных опытах были сняты осциллограммы, которые было решено использовать в лабораторных опытах.

          С помощью испытательного устройства Omicron CMC 356 по полученным осциллограммам в опытах КЗ на оба терминала дифзащиты был подан ток в одно плечо - обе защиты надежно отрабатывали на отключение.

          В другой серии опытов ток подавался в оба плеча защит, при этом плечо 10 кВ было развернуто на 180°, т.е. имитировалось КЗ в зоне действия защиты. Снова надежная работа на отключение.

          Выводы:
          - устройство МР801 верно работает при внутренних и внешних повреждениях, имеет функцию отстройки от ложной работы при близких внешних КЗ;
          - эффективность методики расчёта уставок МР801 подтверждается селективной работой устройства МР801.

    02.08.2010

Условия предоставления кредитов ОАО "БПС-Банк" стали настолько лояльными, что трудно удержаться от желания ими воспользоваться...

Впервые! Кредит на кредит!

Такого на банковском рынке еще не было! «ОАО БПС-Банк» предлагает уникальный и одновременно универсальный банковский продукт: кредит на погашение кредита. Трудно оспаривать тот факт, что с приходом кризиса многие из нас почувствовали необходимость как можно быстрее погасить имеющиеся кредиты, существенно подрывающие семейный бюджет. Однако далеко не каждый сумел найти для этого возможности. Теперь ОАО "БПС-Банк" предоставляет возможность получить кредит в белорусских рублях и досрочно погасить кредиты (в том числе и в иностранной валюте), полученные ранее в других банках на недвижимость, автотранспорт, потребительские нужды.       Немаловажно и то, что к каждому из клиентов при предоставлении такого кредита может применяться индивидуальный способ обеспечения возврата кредита (поручители; залог (включая залог имущества, уже находящегося в залоге по погашаемому кредиту) и др.).

Конечно же, никто не сомневается, что и этот кредит придется вернуть. Но, во-первых, он, скорее всего, окажется дешевле прежнего. А, во-вторых, наша сегодняшняя жизнь станет намного легче – и материально (ежемесячные выплаты уменьшатся), и морально (со старым кредитом будет покончено!).

 Ну, очень низкие ставки!

 Теперь, когда ОАО «БПС-Банк» снизил ставки по ряду кредитов, можно с уверенностью утверждать, что здесь предлагают одни из самых недорогих и выгодных заимствований во всей республике. Так, с 26 июля 2010 по кредитам на финансирование недвижимости для лиц, не нуждающихся в улучшении жилищных условий, а также потребительским кредитам процентные ставки снижены на 2,5%. По кредитам на приобретение автотранспортных средств – на 0,5%. Кроме того, срок пользования кредитом на финансирование недвижимости для граждан, не нуждающихся в улучшении жилищных условий, увеличен с 15 до 20 лет.

 Особый подход у Банка к постоянным клиентам - физическим лицам, получающим заработную плату, пенсии, перечисляющим доход от предпринимательской деятельности на карт-счета, открытые в Банке. Им названные выше кредиты обойдутся дешевле еще на 1 % в год.

 Не останутся без внимания и жители небольших городов численностью населения до 20 тыс. человек. Для них установлена пониженная процентная ставка.

И даже если кредит, полученный ранее в ОАО «БПС-Банк» под более высокие проценты, уже давно израсходован, не стоит унывать – условия его погашения можно сделать более выгодными. Условия следующие: кредитный договор должен быть заключен до 01.03.2010, остаток задолженности составлять не менее 10 000 000 белорусских рублей, до даты окончательного срока погашения кредита на финансирование недвижимости должно оставаться не менее 2-х лет, а по потребительскому кредиту - не менее 1 года.

 Автомечта становится реальностью!

 С автомобилем все еще проще! Необходимо только желание его приобрести. Те, кто сидел за рулем нового автомобиля Toyota, Mitsubishi, Audi, Chevrolet, никогда не испытают подобного восторга от вождения автомобиля, бывшего в употреблении. Стремление  владеть такой машиной рождается само собой.

Всего лишь за 12% на срок до 5 лет в «ОАО БПС-Банк» предоставляется возможность получить кредит на приобретение автомобилей Toyota (СООО «Эмир Моторс»), Mitsubishi (ООО «РедМоторс»), Audi (СП «Автосалон-AV» ООО), Chevrolet и LADA (СОАО «Минск-Лада»). Обеспечением возврата кредита может являться как поручительство, так и залог автомобиля. Во втором случае 20% стоимости автомобиля следует внести самостоятельно, однако, если помимо залога найдется один поручитель, приобретение автомобиля произойдет полностью за счет кредитных средств. Всего несколько дней - и Вы, с легким от волнения румянцем на лице, отправитесь домой на новеньком авто.

 20.07.2010

МОДЕРНИЗАЦИЯ ТЕРМИНАЛА МР741
ЗАЩИТЫ И АВТОМАТИКИ ПРИСОЕДИНЕНИЙ 6–35 кВ

В мае 2010 года проведена модернизация терминала МР741 защиты и автоматики присоединений 6-35 кВ.

Новая версия 1.15 программного обеспечения для устройства МР741 имеет следующие особенности:

1. Увеличены длительность записи осциллограмм до 5,9 с. Осциллограф поддерживает следующие режимы работы:
- 1 неперезаписываемая осциллограмма 5916 мс;
- 1 перезаписываемая осциллограмма 2958 мс;
- 2 перезаписываемые осциллограммы 1972 мс;
- 3 перезаписываемые осциллограммы 1479 мс;
- 4 перезаписываемые осциллограммы 1183 мс;
- 5 перезаписываемых осциллограмм 986 мс;
- 6 перезаписываемых осциллограмм 845 мс;
- 7 перезаписываемых осциллограмм 739 мс.

2. Добавлена возможность распределения пользователем времени осциллограммы. В МР741 в.1.15 в процентах (от общей длительности записи одной осциллограммы) можно задать длительность предзаписи (до фактора пуска осциллографа).

3. Скорость связи по USB-порту увеличена до 115200 кБит/с.
В версиях МР741 до 1.14 включительно скорость связи была 38400 кБит/с.

Изменения обусловлены только обновлением программного обеспечения МР741. Это значит, что МР741 версии 1.00-1.14 могут быть перепрошиты с увеличением длительности осциллографирования без дополнительных аппаратных доработок.

Обновленное руководство по эксплуатации на МР741 в.1.15 и ПО «Уникон» размещены в разделе «Скачать».(http://belemn.by/files/201006301438330.RE%20MR741%20PO%201.15.pdf)

Бесплатно заменить программное обеспечение МР741 на версию 1.15 можно в СКБ РУП «Белэлектромонтажналадка» по адресу г. Минск, ул. Октябрьская, 19 к. 2,  тел. 227-58-45, 227-53-90.

 28.05.2010

РУП "Белэлектромонтажналадка" принимает в  участие в  XX выставке  «Релейная защита и автоматика энергосистем 2010», которая пройдет с 1 по 4 июня 2010 г. в Москве, в Выставочном павильоне «Электрификация» Всероссийского выставочного центра.

Целью данного мероприятия является анализ современного состояния систем РЗА эксплуатируемых или внедряемых в электрических сетях ЕЭС России, обмен опытом, обсуждение вопросов технического обслуживания и технического перевооружения систем РЗА, обсуждение существующих и перспективных направлений развития релейной защиты, противоаварийной и режимной автоматики, в том числе архитектуры, принципов построения и алгоритмов функционирования систем.

Это актуальное сегодня мероприятие, позволяющее РУП «Белэлектромонтажналадка» обменяться опытом с российскими партнёрами, получить возможность для установления и расширения деловых контактов.

     18.01.2010

 МОДЕРНИЗАЦИЯ ТЕРМИНАЛА МР700
ЗАЩИТЫ И АВТОМАТИКИ ПРИСОЕДИНЕНИЙ 6–35 кВ

В январе 2010 года по просьбе филиала РУП "Минскэнерго" "Минские электрические сети" проведена модернизация терминала МР700 защиты и автоматики присоединений 6-35 кВ.

Новая версия 1.17 программного обеспечения для устройства МР700 имеет следующие особенности:

1. Увеличены диапазоны номинальных первичных токов:
- фазных трансформаторов тока с 1500 до 5000 А;
- трансформатора тока нулевой последовательности со 100 до 1000 А (что позволяет без ограничений применять МР700 в сетях с резистивно заземлённой нейтралью).

2. Изменена разбивка осциллограмм. Во всех режимах работы осциллографа длина записи после аварии составляет 300 мс.

3. Доработан алгоритм логической защиты шин (ЛЗШ). Теперь ЛЗШ работает в двух режимах: "Схема 1" и "Схема 2".
При работе по "Схеме 1" выдача сигнала ЛЗШ прерывается при срабатывании устройства резервирования при отказе выключателя (УРОВ).
При работе по "Схеме 2" выдача сигнала ЛЗШ прерывается при выдаче команды "Отключение (аварийное)".
Обе схемы работы позволяют реализовать логику совместного действия УРОВ и ЛЗШ (с использованием одной шинки вместо двух).

4. Для каждой ступени с возвратом добавлена опциональная возможность сброса сработавшей ступени до появления сигнала возврата. Фактор сброса: команды на управление выключателем (ручные, дистанционные, от кнопок пульта, от СДТУ).

Выражаем благодарности за предложения и наблюдательность ведущему инженеру СРЗА филиала РУП "Минскэнерго" "Минские электрические сети" Виктору Дубику и инженеру управления наладочных работ РУП "Белэлектромонтажналадка" Денису Скуматову.
